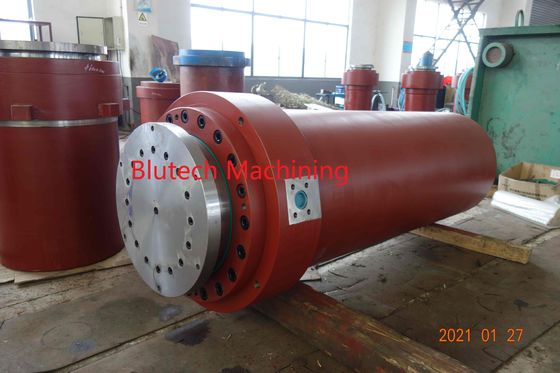

Singolo cilindro su ordine di azione per la pressa idraulica per SMC (composto del modanatura dello strato)

Nome: Singolo cilindro su ordine su ordine di azione per la pressa idraulica per SMC (composto del modanatura dello strato)

La pressa idraulica per SMC (composto del modanatura dello strato) è fatta per produrre i thermosets, la termoplastica, elastomeri e gomme e per modellare la vetroresina e parti composite quali i bordi, difesa composita, prodotti aerospaziali, materiali di attrito, prepregs, silicons, thermosets, bordi laminati e pannelli del favo. Per tale stampa avremo bisogno delle strutture pesanti e robuste della stampa con le colonne laterali fabbricate pesanti di altezza. Il cilindro idraulico per le stampe di pezzo fucinato altamente è stato richiesto sulla qualità e questi cilindri sono progettati per almeno 50 anni di uso, in modo da abbiamo lo spessore robusto -120mm del corpo del cilindro e tutte le parti sono fatte da C45/42CrMo d'acciaio forgiate e la prova di Ultrosand è passato e distensione della tensione:

Corpo del cilindro: l'un pezzo solo 1045/42CrMo ha forgiato l'acciaio forgiato d'acciaio o saldato con distensione della tensione con UT pieno provato

Pistone: C45/42CrMo ha forgiato la barretta d'acciaio con cromatura della superficie e di trattamento termico con RA di superficie 0,4 e durezza HRC 45

Guarnizione: Marca tedesca o Parker

Manica della guida: Ottone

Singolo cilindro su ordine di azione per la pressa idraulica per SMC (composto del modanatura dello strato)

Applicazione

Quei singoli cilindri di azione sono per la pressa idraulica per SMC (composto del modanatura dello strato)

Caratteristiche principali

1. il corpo del cilindro fatto da C45/42CrMo d'acciaio ha forgiato l'acciaio con prova di Ultrosand
2. Pistone fatto da ghisa raffreddato con RA di superficie 0,4 e durezza niente di meno che HRC48

3. Guarnizione da Parker

4. L'anello della flangia da c45/42CrMo d'acciaio ha forgiato l'acciaio

5. Pressione di prove massima: Mpa 32

.

Capacità di Mximum del prodotto

Macchinario di CNC:

1. Tornio orizzontale di CNC: Lunghezza di Max Dia 2000mm* 15 metri

2. Alesatrice del foro profondo di CNC: Dia1500mm * lunghezza 15 metri

3. Corpo del cilindro dentro la macchina per la frantumazione: Dia1500mm * lunghezza 15 metri

4. Metri del tornio verticale DIA.5 di CNC

5. Mugnaio di CNC: Larghezza 3 metri, lunghezza 8 metri

Procedura principale del macchinario

1. Taglio di materia prima

2. Tornio nella dimensione e nella prova di Ultrosand

3. Corpo stridente del cilindro dentro il diametro in tolleranza

4. Tornio della barretta del chiodo da roccia nella dimensione

5. Trattamento termico e superficie della biella induriti

6. molatura del fuori diametro del pistone

7. Del pistone placcatura di cromo di superficie fuori

8. Frantumando il pistone fuori di superficie nella tolleranza

9. Anello della flangia dell'Assemblea con le guarnizioni e gli anelli di sostegno

10. Anello della flangia dell'Assemblea nel corpo del cilindro

11. Prova di pressione

12. Pittura e magazzino
