lastra di alluminio di +/-0.1mm, lastra di raffreddamento di riscaldamento della pressa a caldo del PWB di CCL
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | Laminazione placcata di rame (CCL), riscaldamento del circuito stampato (PWB)/lastre di raffreddamen | Acciaio crudo: | S355JR; Q355B |
|---|---|---|---|
| Tipo caldo della lastra: | scanalato e saldato; spina della vite | Riscaldamento vicino: | Olio termico; Vapore |
| Dimensione: | 1350*2300*55mm; 1500*1500*45mm | Rifinitura e rugosità di superficie: | Macinazione di CNC e RA 0.8/1.6 |
| Cromatura e lucidatura di superficie: | 0.01mm-0.03mm; Polishinig in RA 0,4 | Diametro del foro profondo e tolleranza: | 28mm; una perforazione laterale o tolleranza media dei giunti all'interno di 2mm |
| Perforazione del foro profondo: | Perforazione del foro profondo di CNC | Rifinitura e tolleranza di dimensione: | Lavorare di CNC e tolleranza +/-0.2mm |
| Planarità: | 0.05mm | Parallizm: | 0.05mm |
| Prova idraulica: | 10 munites di tempo di tenuta del Mpa 20 | Prova del vapore: | una tolleranza di 180 c-gradi all'interno di 3 c-gradi |
| Industria applicabile: | Laminazione placcata del rame di Multi-luce del giorno (CCL), pressa a caldo idraulica stampata del | ||
| Evidenziare: | lastra di alluminio di 0.1mm CCL,Lastra di alluminio di CCL,Lastra della pressa a caldo del PWB |
||
Nome di produzione: Laminazione placcata di rame (CCL), riscaldamento del circuito stampato (PWB)/lastre di raffreddamento della pressa a caldo
Specificazione
|
Materiale
|
S355JR |
|
Dimensione del prodotto
|
4' di 8' |
|
Entrate e sbocchi
|
1 entrata e 1 sbocco |
|
Tolleranza di spessore
|
+/-0.1mm
|
|
Diametro del foro profondo
|
28mm
|
|
Riscaldamento vicino
|
vapore; olio termico
|
|
Perforazione del foro profondo da entrambe l'estremità
|
tolleranza nel +/-1mm medio
|
|
Temperatura di riscaldamento
|
180 c-gradi
|
|
Uniformità di temperatura
|
+/--2 c-grees |
|
Pressione di esercizio
|
25 kg/cm2
|
Caratteristiche principali:
Possiamo progettare la lastra calda secondo la vostra dimensione, compreso i fori (2-e 2 in fuori, 4 dentro e 4 fuori, 6-e 6 in fuori… ecc)
1. Portatore di calore: Olio termico; Vapore; acqua fredda
2. Materiale d'acciaio: S355JR
3. Parallelismo di tolleranza di superficie: intera superficie di 0.01mm
4. Accuratezza di scorrevolezza più di meno del RA 0,8
5. Tolleranza di spessore: + 0.2mm
Inviici la vostra indagine se avete la simile richiesta: persona di contatto di blutechmachining@163.com: Bruce Song
Le lastre del riscaldamento di vapore sono gentilmente applicabili per tutti i tipi di presse a caldo idrauliche e sotto i pls trovare le loro progettazioni popolari:
Tipo A;
Tipo B:
Tipo C;
Tipo D;
Tipo E;
Più immagini:

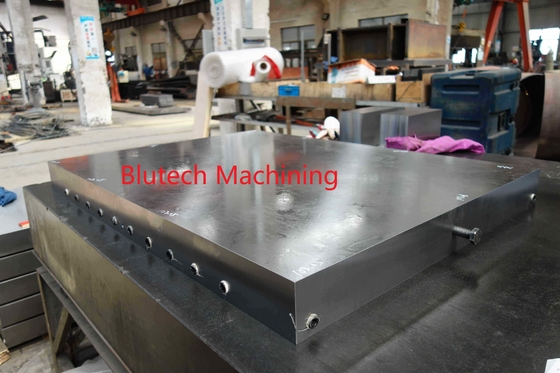

Lastre di raffreddamento per il circuito stampato
ispezione 3-D

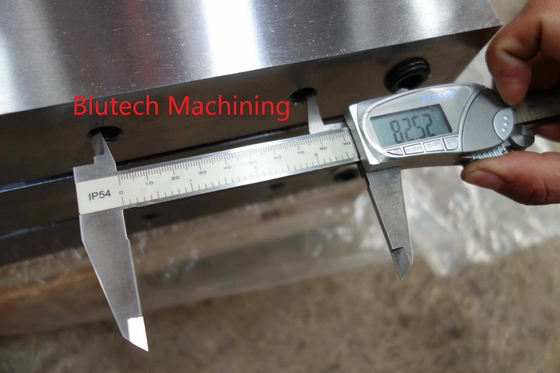

Ispezione di tolleranza di spessore

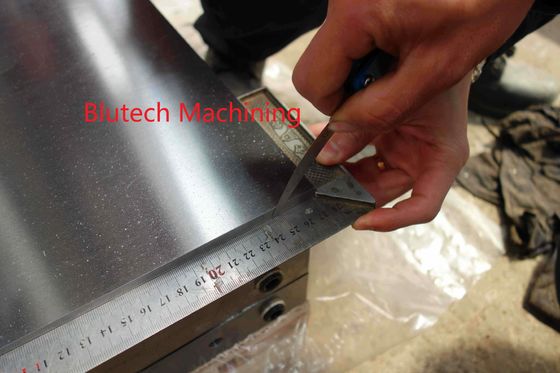

Ispezione di Sqaureness
Foro per forare ispezione

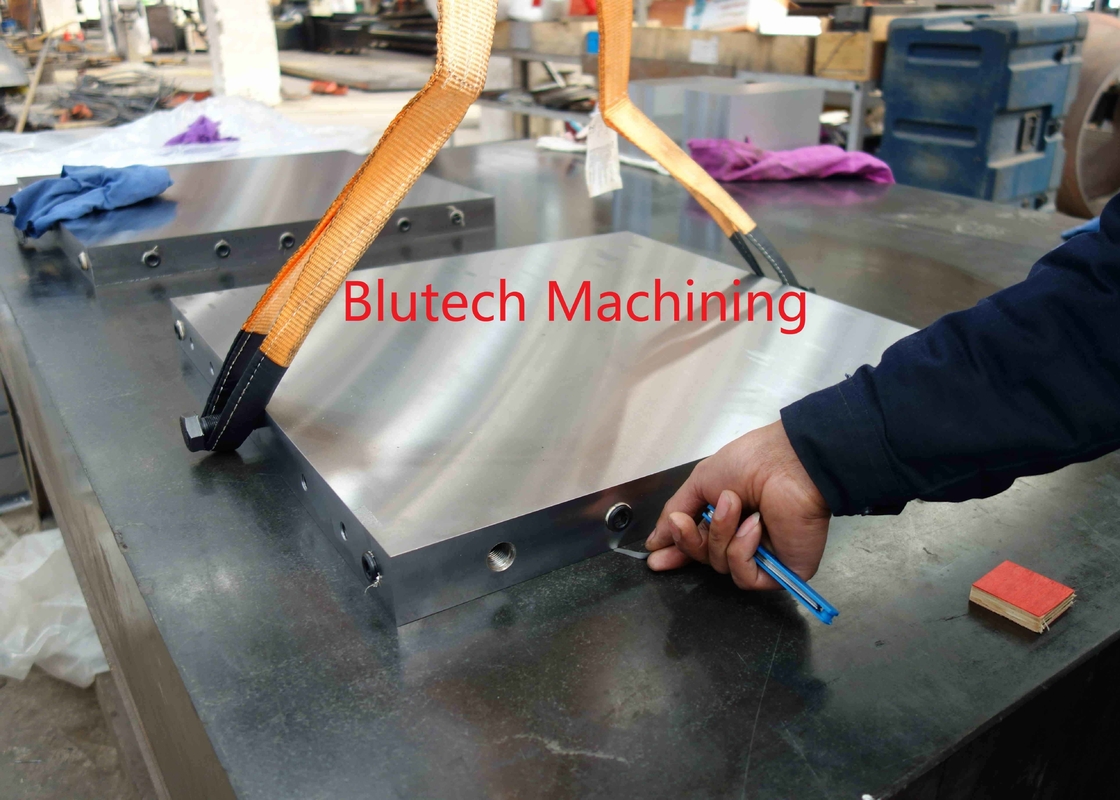

Ispezione di planarità
